2层住宅概念方案
本套住宅方案分别提供1层、2层平面布局。外观效果图与各层布局图可结合查看;尺寸、面积数值及计入范围见下方方案参数与面积说明。
2层平面布局 · 住宅概念方案
方案参数
建筑层数2层
建筑风格法式
开间尺寸15.7m
进深尺寸17.55m
占地面积256.70㎡(含门廊)
建筑面积407.25㎡(围合)
结构形式框架结构
新方案一层围合211.95㎡、二层围合195.30㎡,合计407.25㎡。二层室内挑空16.65㎡;首层前门廊44.745㎡;二层南露台44.745㎡;二层后露台10.8㎡。面积含墙体,室外连廊及外置楼梯在分区中归入门廊类单列;占地为首层非院落、非场地分区投影,含图示室外平台。不作为法定报建面积外观图沿用本案例原有风格效果表达,室内功能与尺寸以本版楼层图为准;外观门窗及体量尚未按修正版逐项重建。
图纸使用说明
本方案未作结构验算。
外观方案

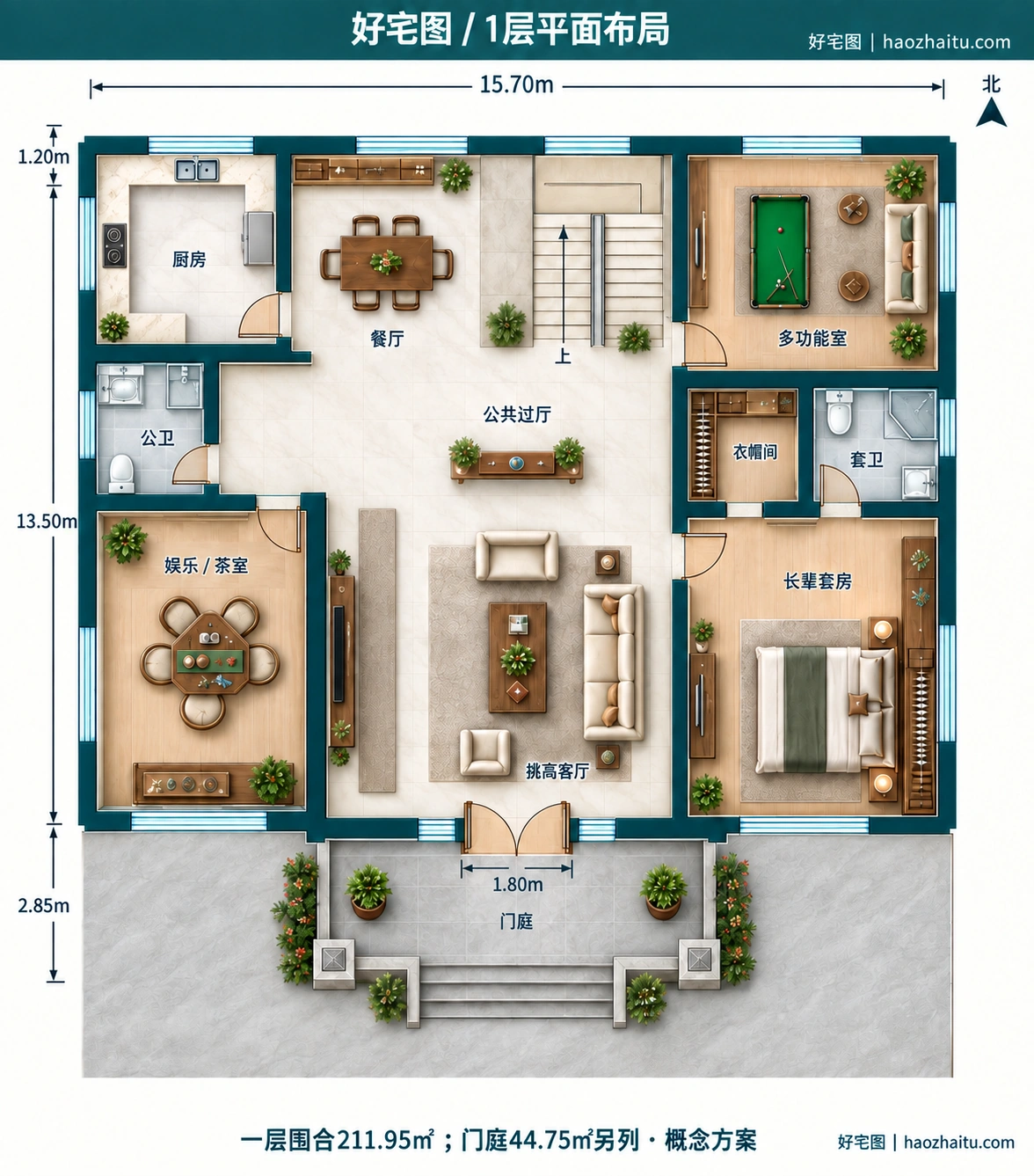

1层平面布局

1层:1间卧室、2间卫生间,围合几何面积211.95㎡。

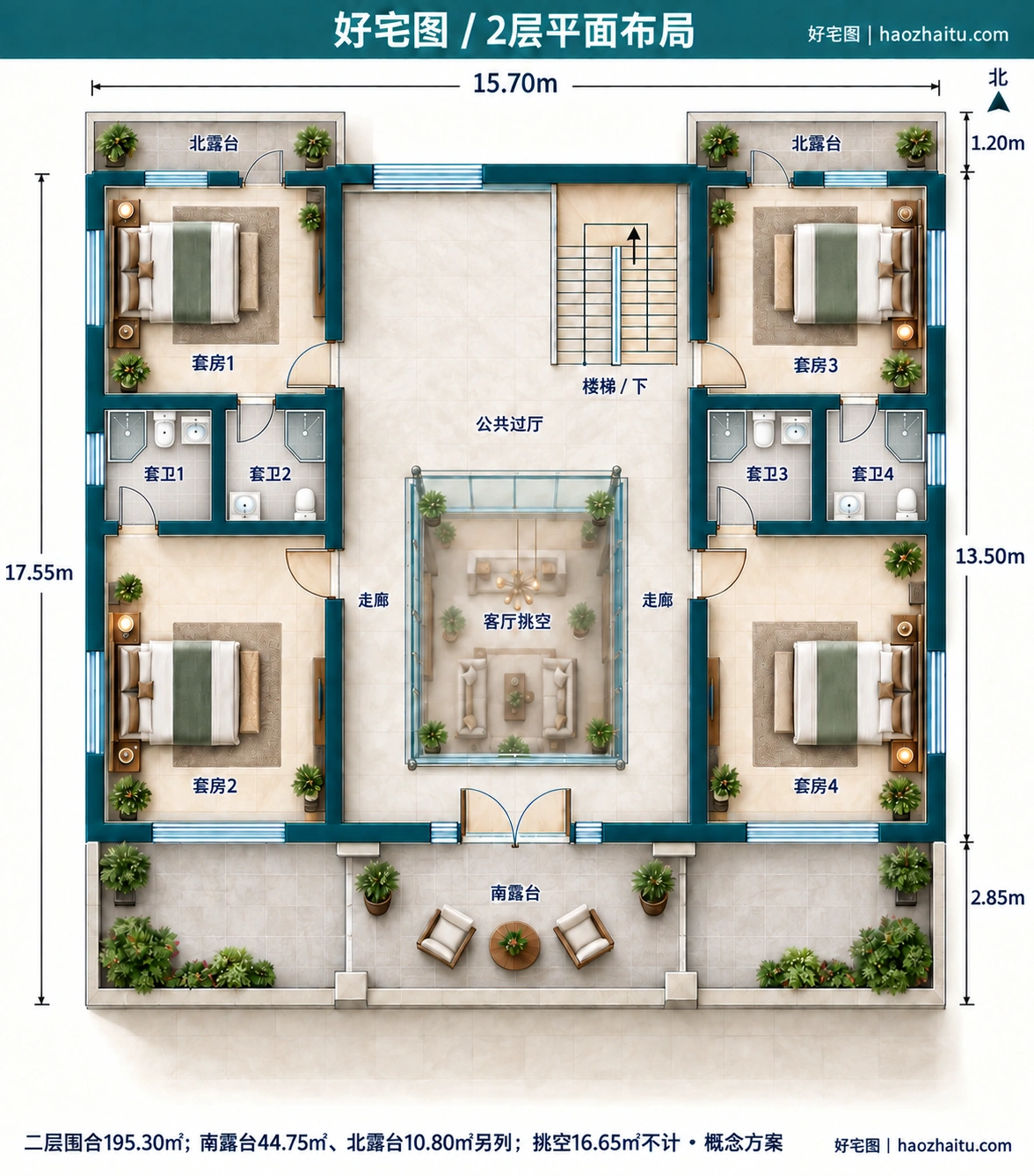

2层平面布局

2层:4间卧室、4间卫生间,围合几何面积195.30㎡。
户型特点
- 五卧六卫,首层设多功能室及娱乐茶室。
- 恢复二层中央挑空、环绕公共走廊、四个独立套房与前后露台
- 楼梯采用等宽双跑优化,取代旧图无入口大梯间
- 厨餐直接相邻;公卫独立进入;所有套房浴室与公共交通分离
- 围合、露台、门庭、挑空分别核算,尺寸不沿用旧错误分区
