2层住宅概念方案
本套住宅方案分别提供1层、2层平面布局。外观效果图与各层布局图可结合查看;尺寸、面积数值及计入范围见下方方案参数与面积说明。
2层平面布局 · 住宅概念方案
方案参数
建筑层数2层
建筑风格中式合院
开间尺寸19m
进深尺寸17m
占地面积242.00㎡(含门廊)
建筑面积358.00㎡(围合)
结构形式框架结构
新方案一层围合179.00㎡、二层围合179.00㎡,合计358.00㎡。首层门廊7.5㎡;庭院/上空60㎡;各层外廊及楼梯[55.5, 55.5]㎡。面积含墙体,室外连廊及外置楼梯在分区中归入门廊类单列;占地为首层非院落、非场地分区投影,含图示室外平台。不作为法定报建面积外观图沿用本案例原有风格效果表达,室内功能与尺寸以本版楼层图为准;外观门窗及体量尚未按修正版逐项重建。
图纸使用说明
本方案未作结构验算。
外观方案

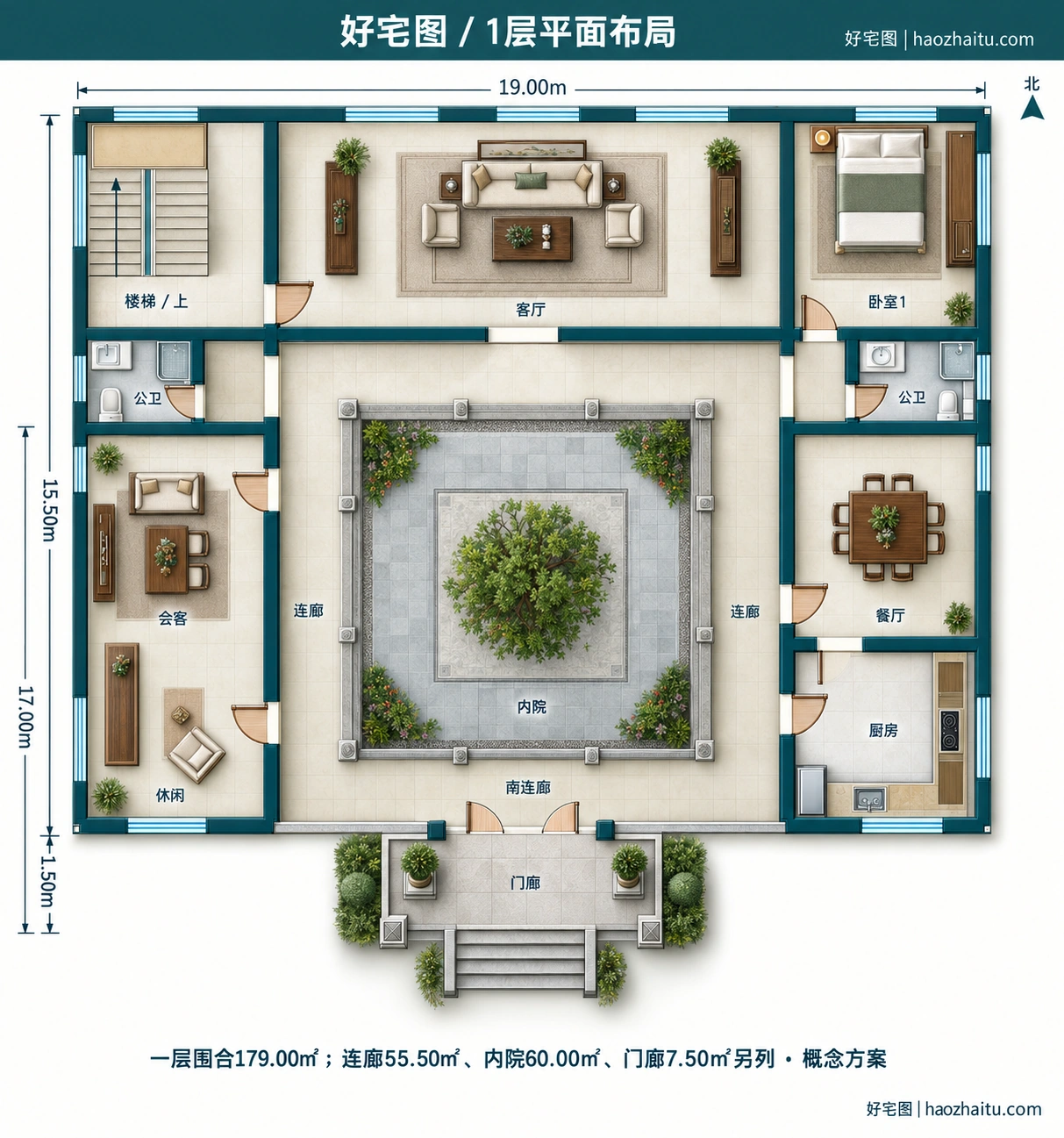

1层平面布局

1层:1间卧室、2间卫生间,围合几何面积179.00㎡。

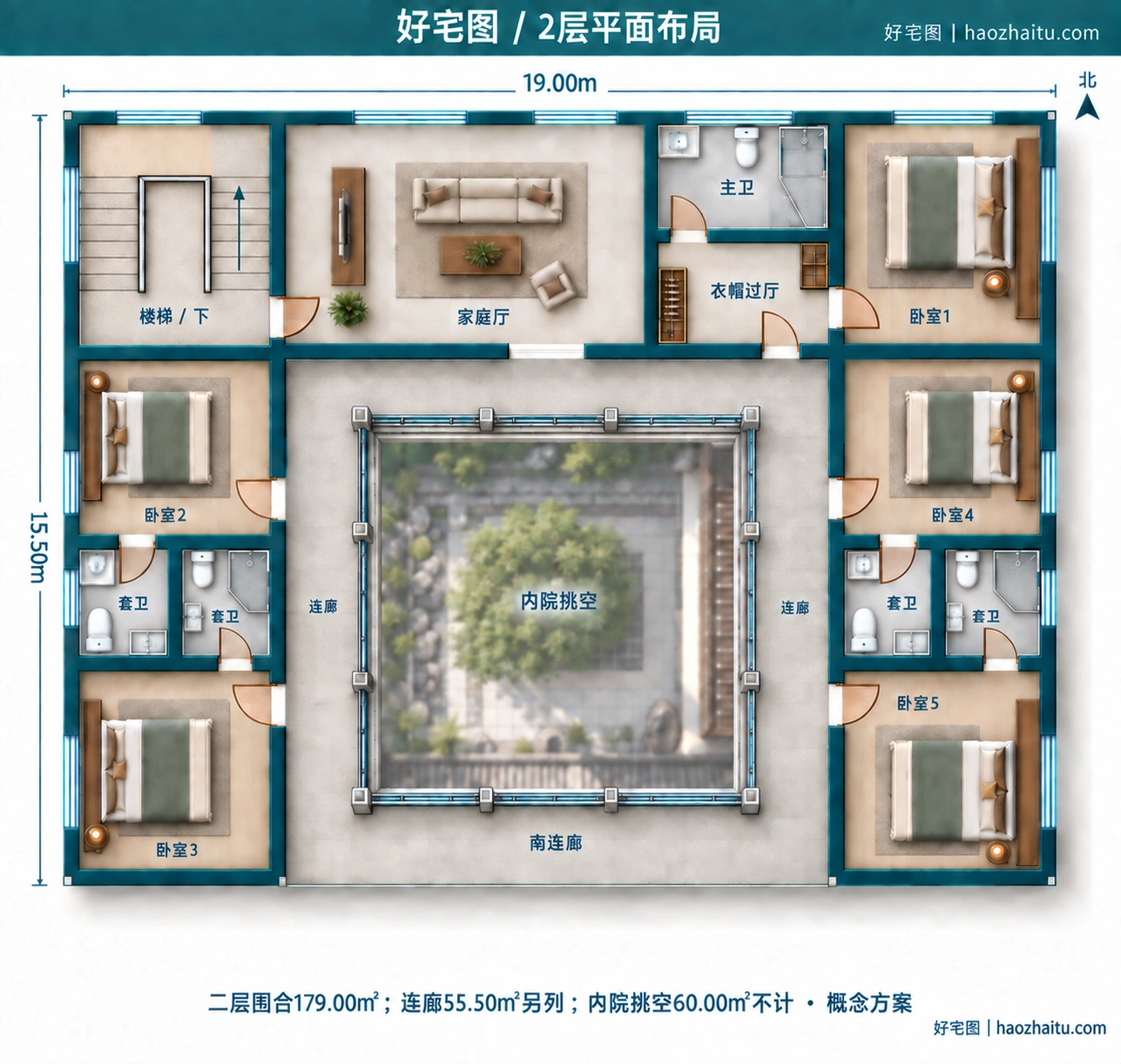

2层平面布局

2层:5间卧室、5间卫生间,围合几何面积179.00㎡。
户型特点
- 首层一卧、二层五卧,设置两间公卫及五间套卫。
- 西北楼梯同位,东门经客厅/家庭厅到公共连廊
- 环院连廊连续到每间卧室,无穿房与跨挑空路线
- 厨房和餐厅在东翼直接连接,保留西翼会客休闲功能
- 取消旧1.2米深却塞入完整卫浴的错误,四小套卫各2米方形控制、门避让洁具
- 分别核算围合、连廊、内院与门廊,二层不虚构南中阳台
