2层住宅概念方案
本套住宅方案分别提供1层、2层平面布局。外观效果图与各层布局图可结合查看;尺寸、面积数值及计入范围见下方方案参数与面积说明。
2层平面布局 · 住宅概念方案
方案参数
建筑层数2层
建筑风格简欧
开间尺寸10m
进深尺寸14.5m
占地面积133.90㎡(含门廊)
建筑面积236.00㎡(围合)
结构形式砖混结构
新方案一层围合118.00㎡、二层围合118.00㎡,合计236.00㎡。二层各阳台[12, 3.9]㎡;首层前门廊3.9㎡;首层后门廊12㎡。面积含墙体,室外连廊及外置楼梯在分区中归入门廊类单列;占地为首层非院落、非场地分区投影,含图示室外平台。不作为法定报建面积外观图沿用本案例原有风格效果表达,室内功能与尺寸以本版楼层图为准;外观门窗及体量尚未按修正版逐项重建。
图纸使用说明
本方案未作结构验算。
外观方案

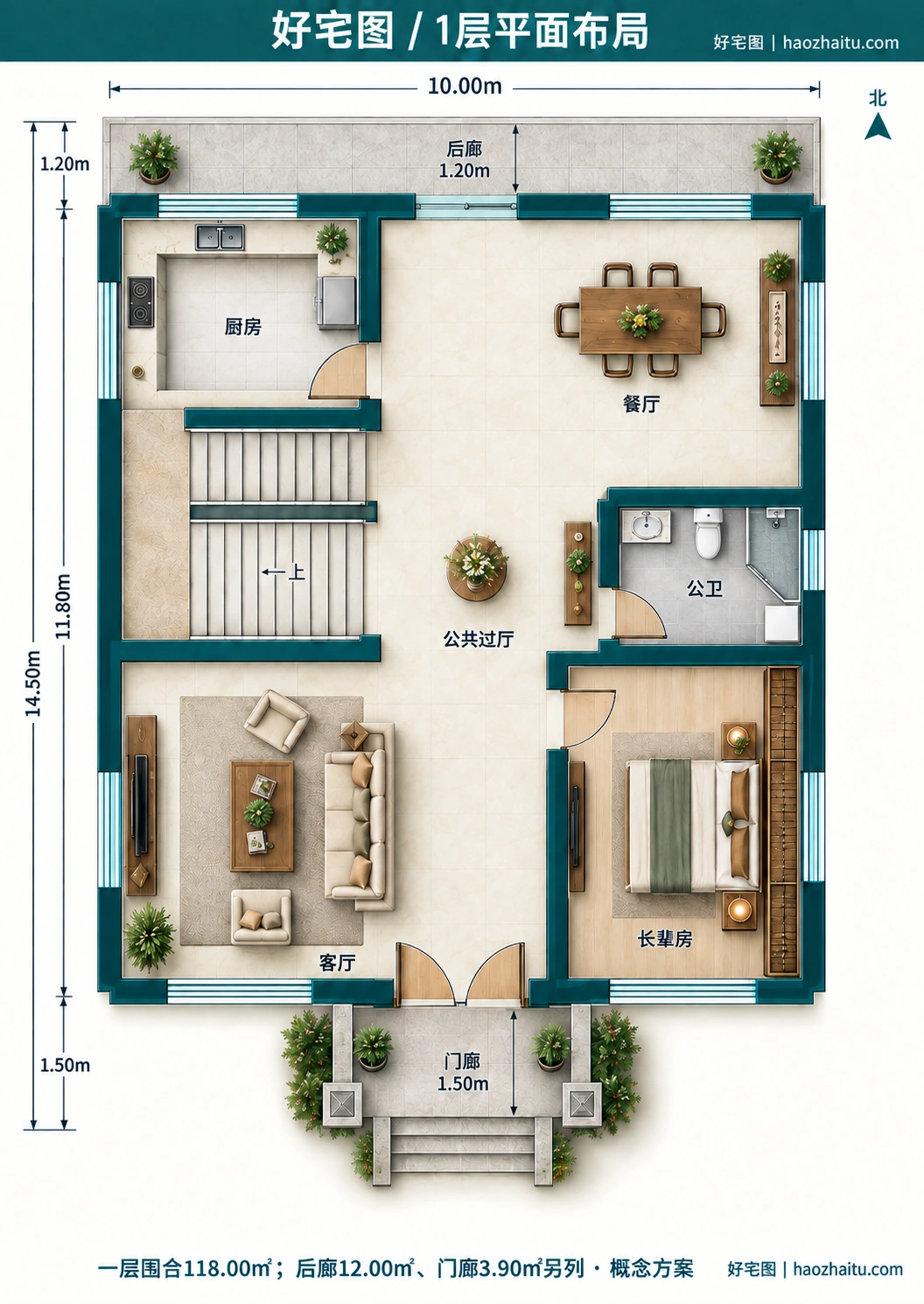

1层平面布局

1层:1间卧室、1间卫生间,围合几何面积118.00㎡。

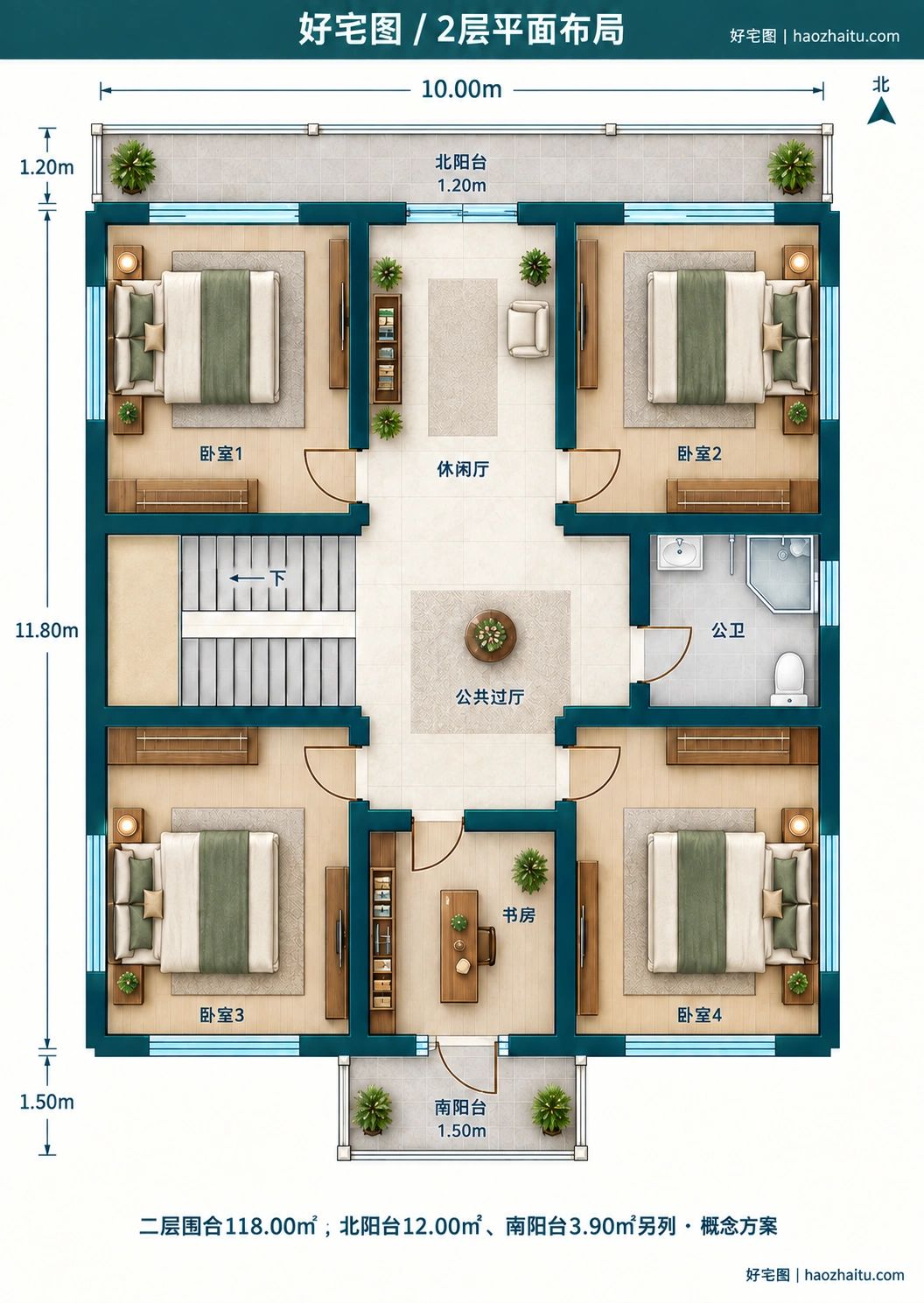

2层平面布局

2层:4间卧室、1间卫生间,围合几何面积118.00㎡。
户型特点
- 首层一卧、二层四卧,另设独立书房。
- 恢复西中楼梯、东中公卫、前后阳台
- 公卫改由公共过厅入口,不经厨房或卧室
- 二层四卧、书房均从公共交通独立进入
- 保留主楼11.8米,前后户外深度另列
