2层住宅概念方案
本套住宅方案分别提供1层、2层平面布局。外观效果图与各层布局图可结合查看;尺寸、面积数值及计入范围见下方方案参数与面积说明。
2层平面布局 · 住宅概念方案
方案参数
建筑层数2层
建筑风格欧式
开间尺寸12.3m
进深尺寸13.86m
占地面积138.25㎡(含门廊)
建筑面积262.73㎡(围合)
结构形式砖混结构
新方案一层围合131.36㎡、二层围合131.36㎡,合计262.73㎡。首层门廊6.888㎡;二层北阳台6.15㎡;二层南阳台13.776㎡。面积含墙体,室外连廊及外置楼梯在分区中归入门廊类单列;占地为首层非院落、非场地分区投影,含图示室外平台。不作为法定报建面积外观图沿用本案例原有风格效果表达,室内功能与尺寸以本版楼层图为准;外观门窗及体量尚未按修正版逐项重建。
图纸使用说明
本方案未作结构验算。
外观方案

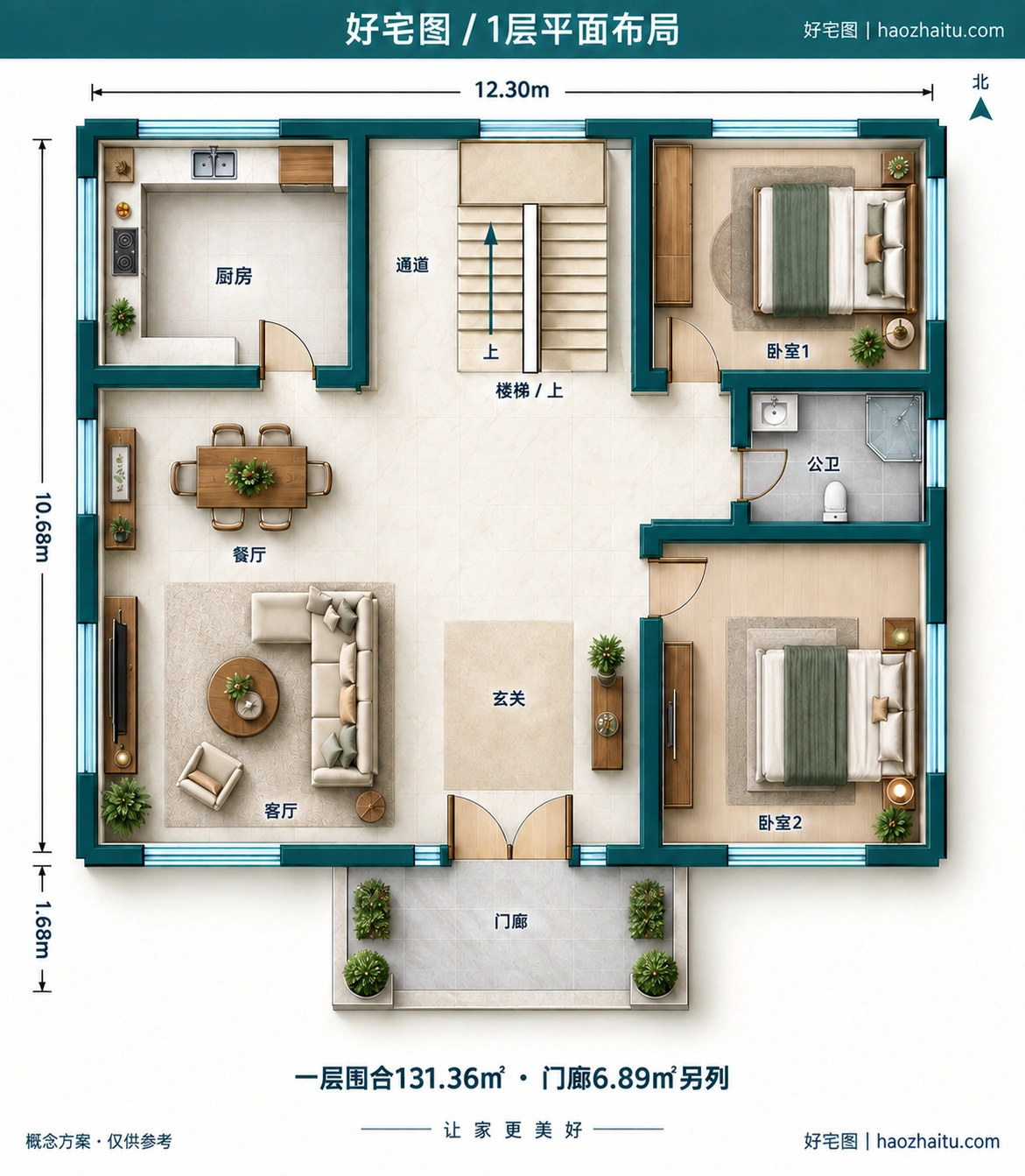

1层平面布局

1层:2间卧室、1间卫生间,围合几何面积131.36㎡。

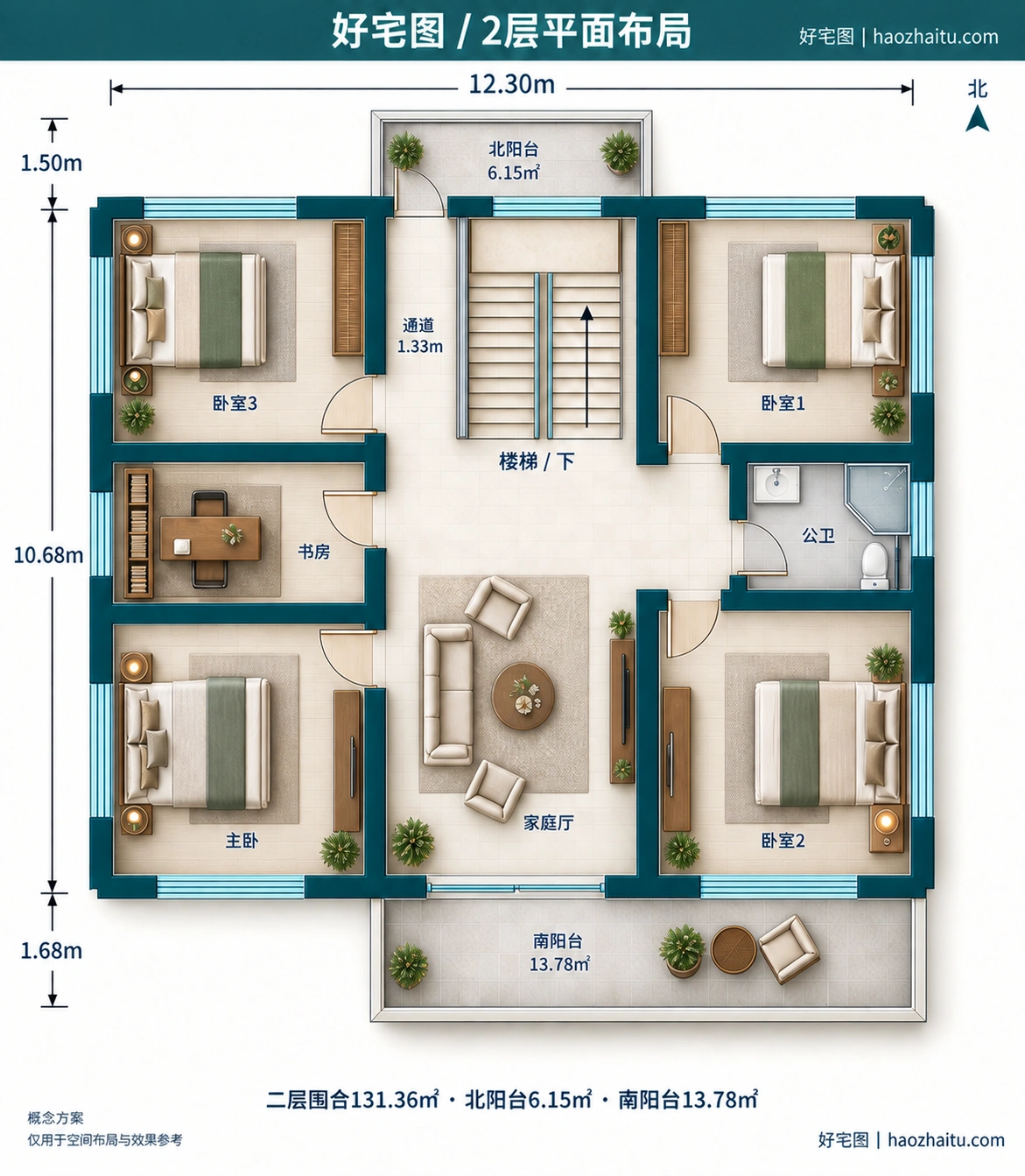

2层平面布局

2层:4间卧室、1间卫生间,围合几何面积131.36㎡。
户型特点
- 首层两卧、二层四卧,东南空间为卧室。
- 恢复西北厨房、书房、南北阳台;厨房南门直达餐厅
- 北阳台通过楼梯西侧1.33米平层通道进入,不穿踏步
- 两层各一公卫,淋浴与马桶是同一卫生间,不虚增数量
