2层住宅概念方案
本套住宅方案分别提供1层、2层平面布局。外观效果图与各层布局图可结合查看;尺寸、面积数值及计入范围见下方方案参数与面积说明。
2层平面布局 · 住宅概念方案
方案参数
建筑层数2层
建筑风格欧式双拼
开间尺寸14.76m
进深尺寸14.76m
占地面积192.66㎡(含门廊)
建筑面积347.16㎡(围合)
结构形式框架结构
主体14.76×11.76米,每层封闭173.5776㎡,两层合计347.1552㎡。南门廊及阳台6.6×1.8=11.88㎡,北门廊及阳台6×1.2=7.20㎡,每层室外部分19.08㎡,中央分户。首层投影192.6576㎡。含前后平台的外包进深14.76米,平台面积另列。概念口径,非法定报建面积。
图纸使用说明
本方案未作结构验算。新方案另行设计验算。结构形式需结合新方案另行设计验算。

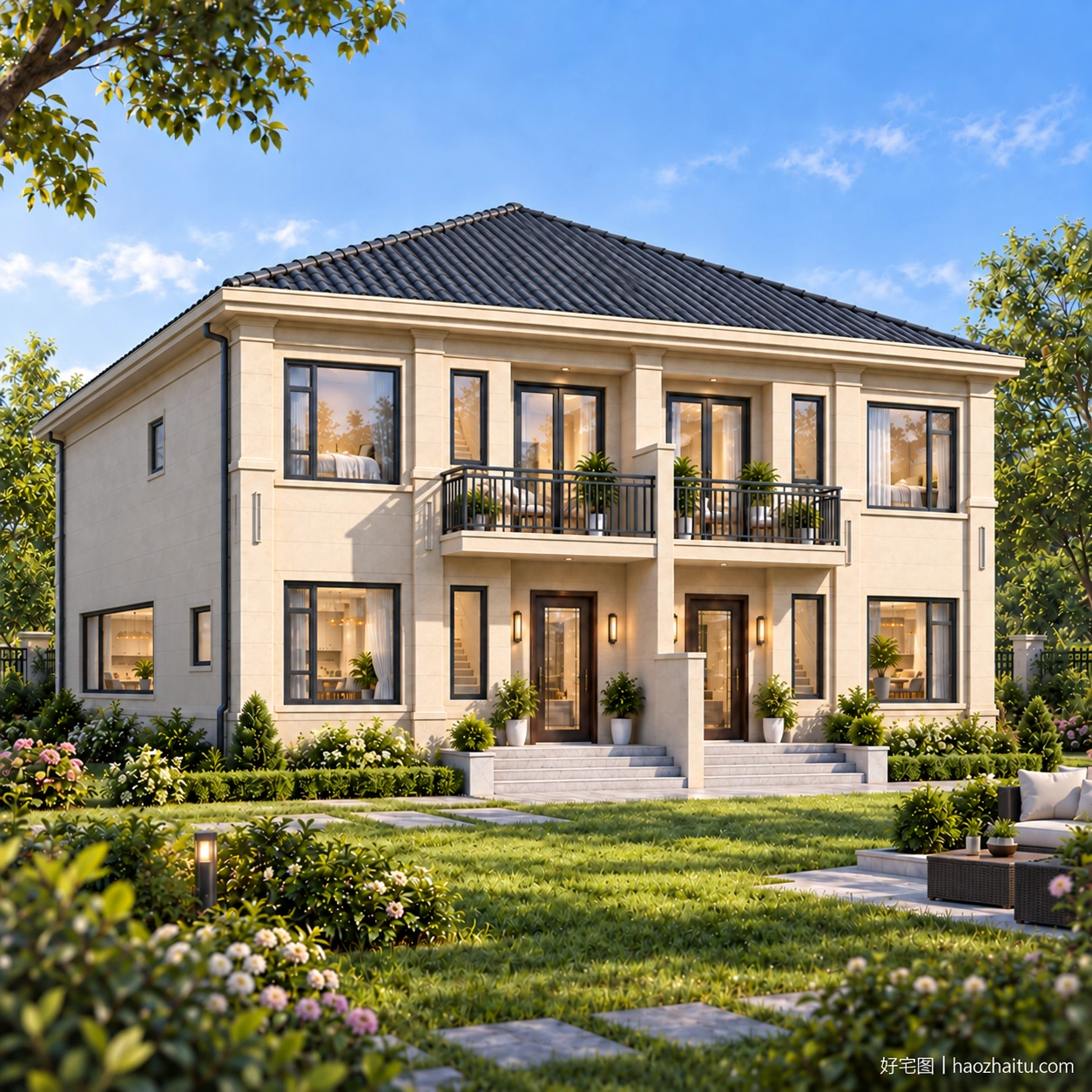

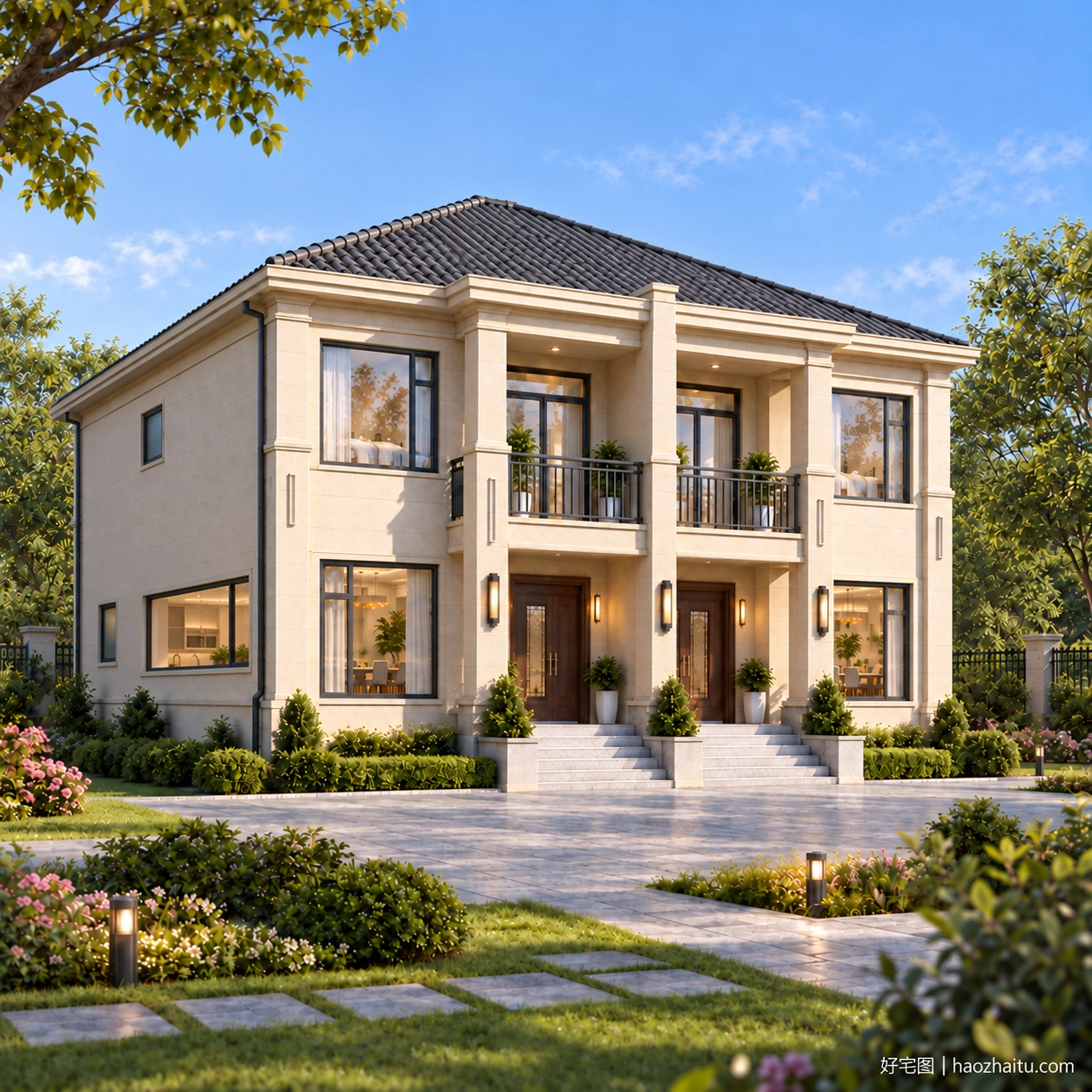

外观方案

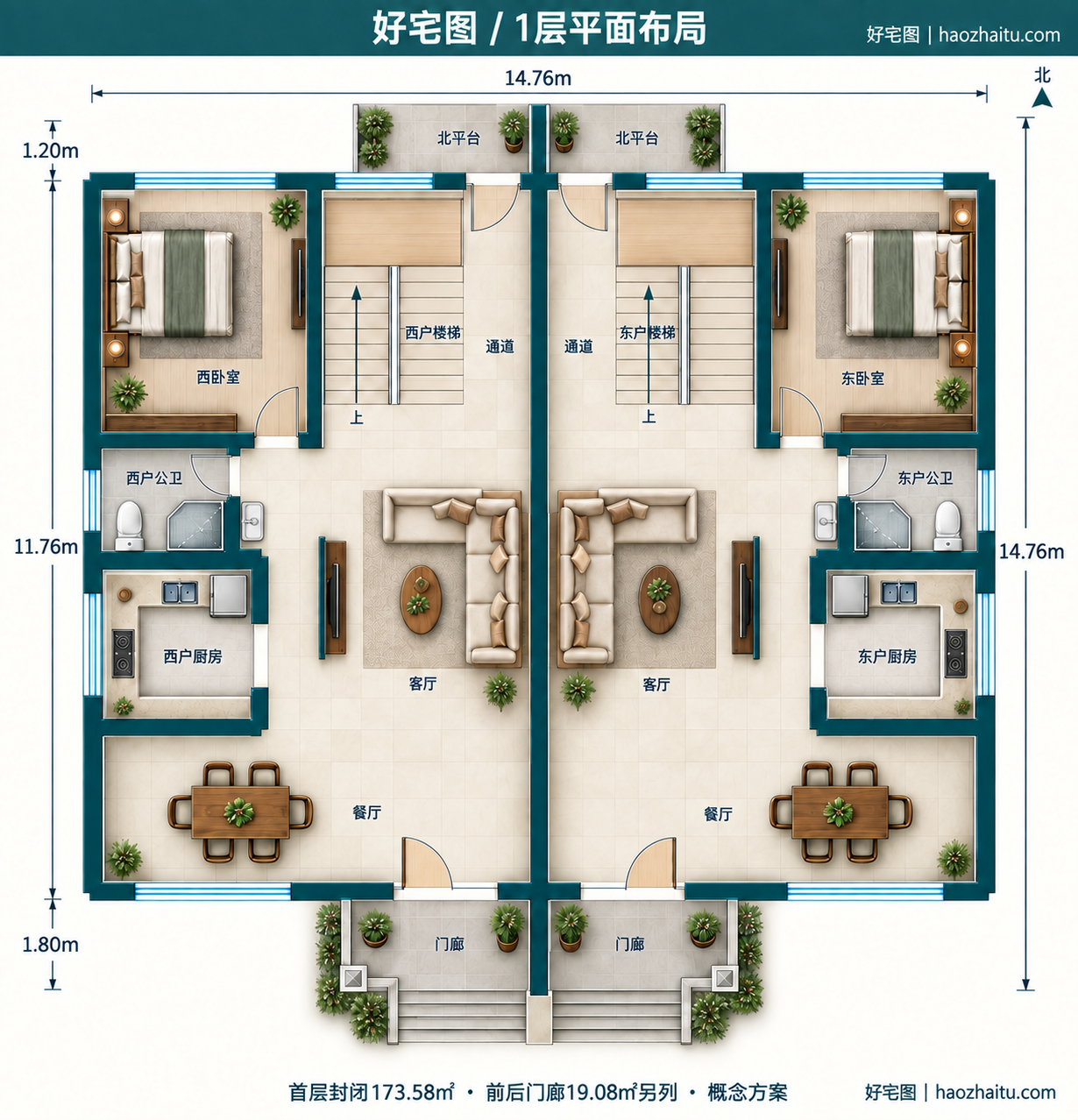

1层平面布局

首层两户各一卧一公卫,独立厨房、餐厅客厅和楼梯,前后门廊分户。

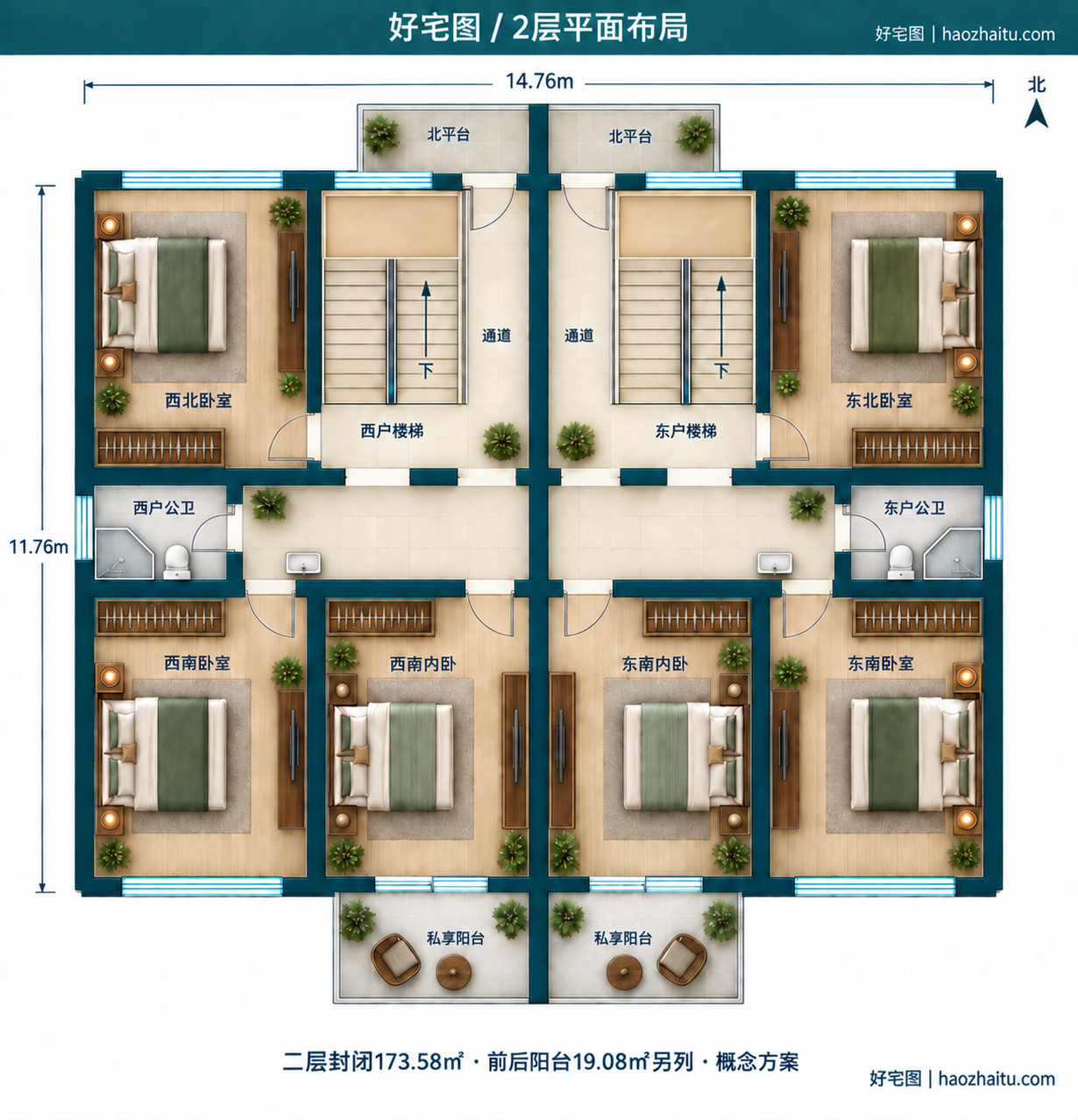

2层平面布局

二层两户各三卧一公卫,中部公共走廊连通各卧室;南私享阳台及北平台均分户。
户型特点
- 双拼两户各四卧两卫,独立入户。
- 每户独立厨房,紧邻餐厅。
- 两户各自双跑楼梯。
- 公卫公共进入,不穿长辈房。
- 后平台独立通道进入,南阳台私享。
