2层住宅概念方案
本套住宅方案分别提供1层、2层平面布局。外观效果图与各层布局图可结合查看;尺寸、面积数值及计入范围见下方方案参数与面积说明。
2层平面布局 · 住宅概念方案
方案参数
建筑层数2层
建筑风格新中式
开间尺寸9.4m
进深尺寸18.8m
占地面积135.36㎡(含门廊)
建筑面积233.12㎡(围合)
结构形式砖混结构
主楼9.40×12.40米,前平台深2米、室外楼梯另深4.40米,总进深18.80米。占地投影135.36㎡含有顶檐廊18.80㎡,不计露天楼梯。底层及上层各围合116.56㎡,合计233.12㎡,含底层车库辅助空间;上层平台18.80㎡、露天楼梯投影14.08㎡另列,非报建面积。
图纸使用说明
本方案未作结构验算。

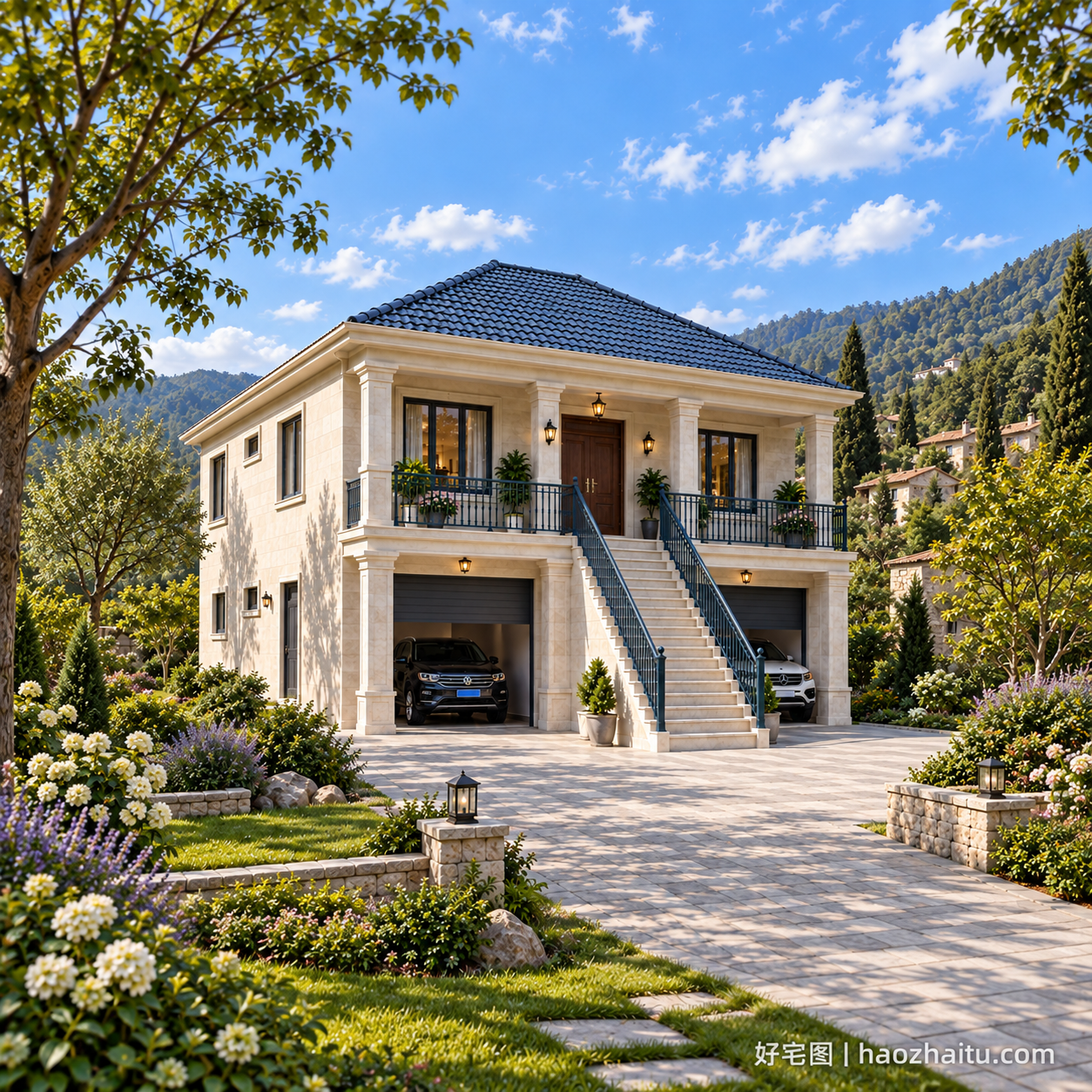

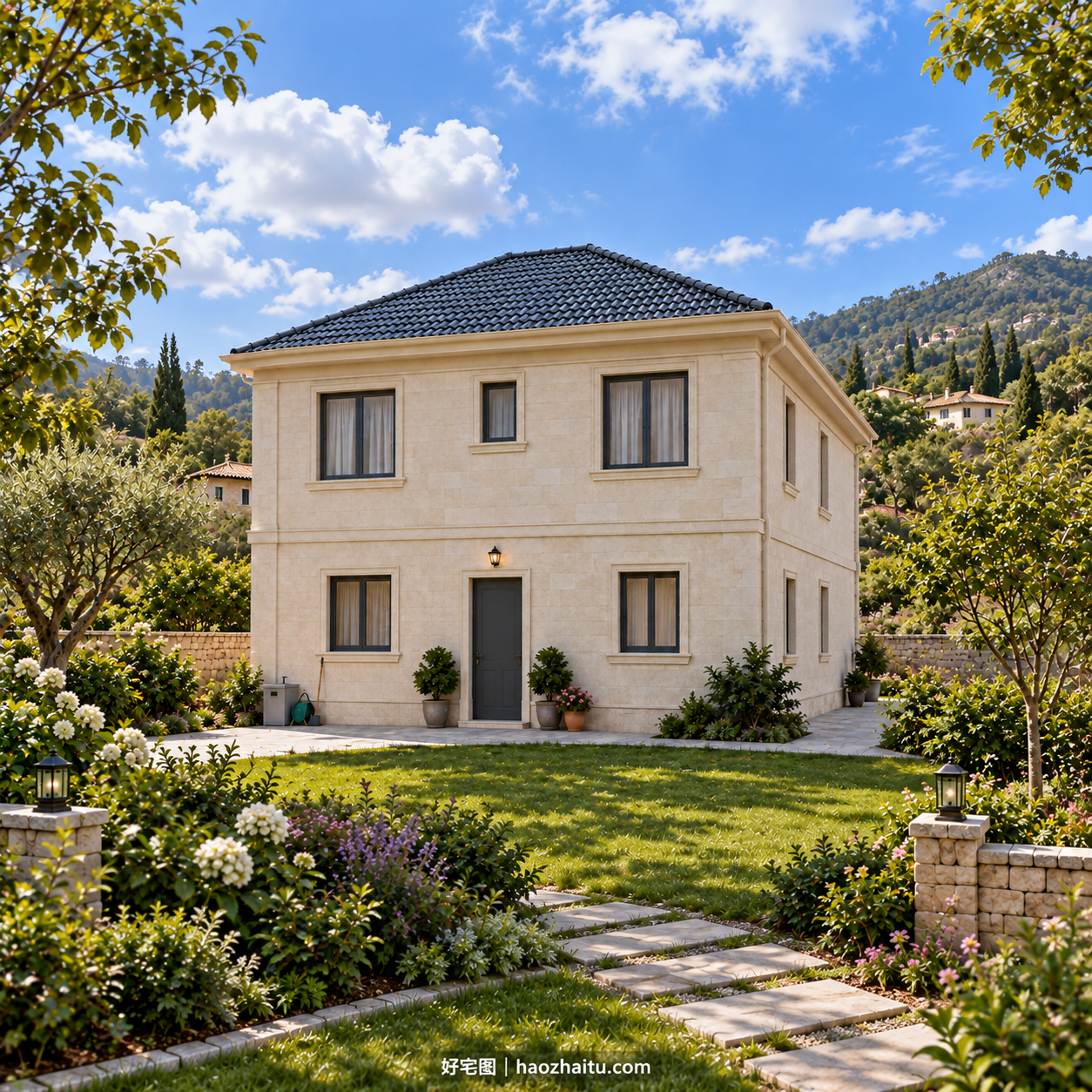

外观方案

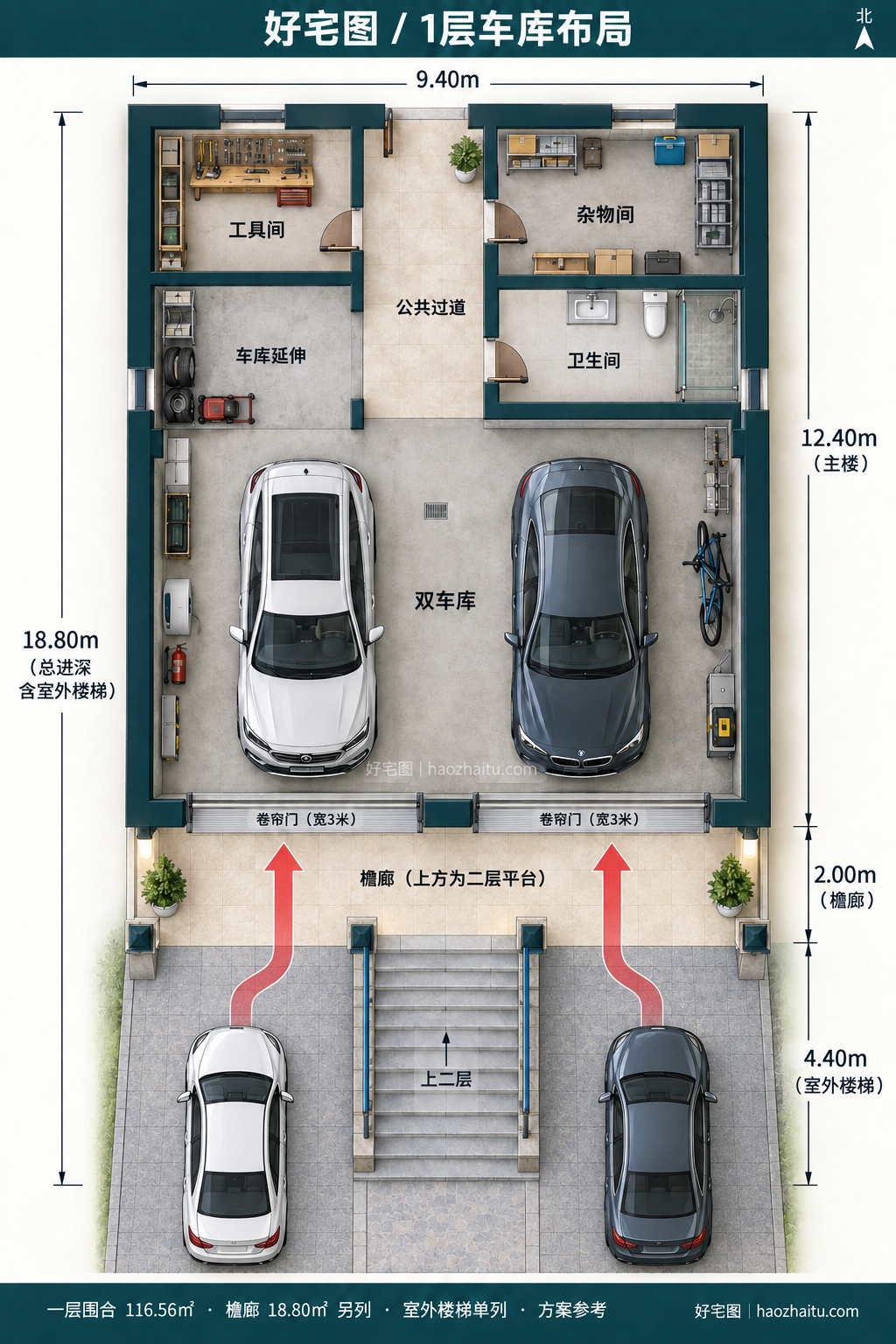

1层平面布局

一层为双车库及工具间、杂物间、一卫,围合116.56㎡;有顶檐廊18.80㎡另列,露天外楼梯不计入围合面积。
2层平面布局

二层为三卧两卫住宅,含餐客厅、厨房和洗衣房,围合116.56㎡,前平台18.80㎡另列。
户型特点
- 底层双车库,配工具间、杂物间及一个卫生间。
- 上层三卧两卫,设独立厨房、餐客厅和洗衣房。
- 室外直跑楼梯连接前平台,左右车道各通一个车库门。
- 按实际使用楼层编号:一层车库,二层住宅。
